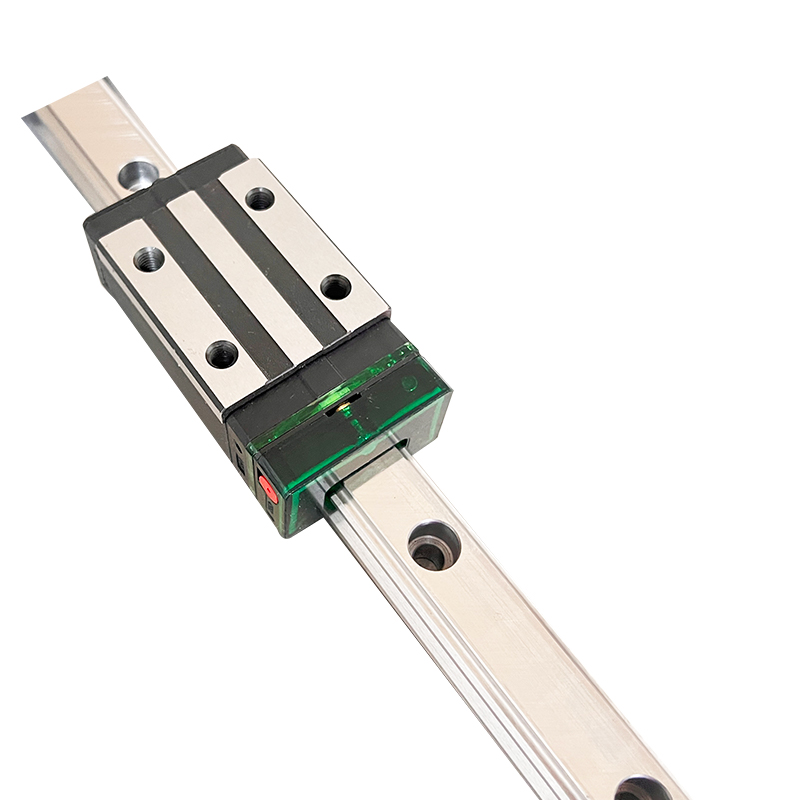

1. O que é um slide linear com cartucho de óleo?
Integra um sistema de lubrificação automática com um padrão deslizamento linear. O componente central deste sistema, o cartucho de óleo, é o componente de armazenamento e fornecimento de óleo.
Corrediça linear: Responsável por realizar e alcançar movimento linear alternativo de alta precisão.
Cartucho de óleo: Um recipiente removível ou recarregável cheio de graxa (manteiga) ou óleo.
Conexão de óleo: Um tubo de óleo conecta o cartucho de óleo ao orifício de enchimento de óleo no slide.
Todo o sistema forma um dispositivo de lubrificação automática em miniatura, de operação contínua.
2. Princípio de funcionamento
O princípio da lubrificação automática é baseado em dois métodos principais:
Gravidade: Para algumas estruturas simples, o lubrificante goteja ou infiltra-se lenta e continuamente na ranhura de recirculação da esfera e no cursor do slide sob a influência da gravidade ou da ação capilar.
Diferencial de pressão/empuxo do pistão (mais comum):
O cartucho de óleo contém um pistão.
Durante a operação do sistema, a graxa é pressionada de forma muito lenta e quantitativa no cursor do slide através do tubo de óleo, sob a pressão contínua do pistão. Este projeto garante um fluxo constante de lubrificante, ininterrupto por flutuações externas de pressão.
Em ambos os casos, o objetivo é obter uma lubrificação intermitente, mínima e contínua, garantindo uma fina película constante de óleo nos rolamentos de esferas e nas superfícies dos trilhos.
III. Principais vantagens e características
Vida útil prolongada: a lubrificação contínua reduz significativamente o desgaste e a corrosão entre as esferas, defletores e trilhos, estendendo significativamente a vida útil do trilhos e controles deslizantes.
Manutenção de alta precisão: a lubrificação estável garante uma operação suave e evita perda de precisão e deslizamento causados por atrito seco.
Custos de manutenção reduzidos:
Automação: elimina a necessidade de lubrificação manual frequente, economizando mão de obra e tempo de inatividade.
Consistência: elimina problemas causados por lubrificação esquecida ou lubrificação excessiva/insuficiente.
Adequado para ambientes agressivos: remove efetivamente contaminantes do controle deslizante em ambientes empoeirados, úmidos ou de alta temperatura, proporcionando um efeito de vedação e limpeza.
Melhora a confiabilidade do equipamento: este sistema é crucial para equipamentos automatizados onde os desligamentos são difíceis ou o acesso aos pontos de lubrificação é difícil.
IV. A diferença entre guias lineares com cartuchos de óleo e bicos de óleo
Controles deslizantes de guia linear com cartuchos de óleo: requer lubrificação manual com uma pistola de graxa em intervalos regulares.
Guias deslizantes lineares com cartuchos de óleo: fornecem um sistema de lubrificação mínima automática e contínua.
Vantagens e desvantagens:
Vantagens: Estrutura simples, baixo custo e fácil modificação.
Desvantagens:
Dependente de trabalho manual: fácil de esquecer, atrasar ou negligenciar.
Lubrificação irregular: difícil controlar a quantidade de óleo. O excesso de óleo pode aumentar a resistência e poluir o meio ambiente; a lubrificação insuficiente pode resultar em lubrificação insuficiente.
Tempo de inatividade necessário: afeta a operação contínua do equipamento.
Riscos de segurança: a lubrificação manual é inconveniente para equipamentos grandes ou em locais inacessíveis.
Como escolher entre os dois?
Escolha um Guia com Cartuchos de Óleo se:
O equipamento não opera continuamente 24 horas por dia, 7 dias por semana.
Há espaço operacional conveniente e pessoal para manutenção regular.
O orçamento do projeto é muito apertado.
A precisão e a consistência da lubrificação não são críticas.
Escolha um Guia com Cartuchos de Óleo se:
Seu equipamento é totalmente automatizado e não requer supervisão. Ele exige produção contínua, resultando em altos custos de tempo de inatividade.
Os trilhos deslizantes são instalados em locais de difícil acesso (por exemplo, locais de alta altitude, dentro de equipamentos).
A confiabilidade e a vida útil dos equipamentos são extremamente exigentes (por exemplo, máquinas-ferramentas de precisão, equipamentos semicondutores).
Resumo:
Guias lineares deslizantes com cartuchos de óleo são a solução de lubrificação preferida para equipamentos modernos e de alta confiabilidade. Entre em contato conosco para mais informações.
