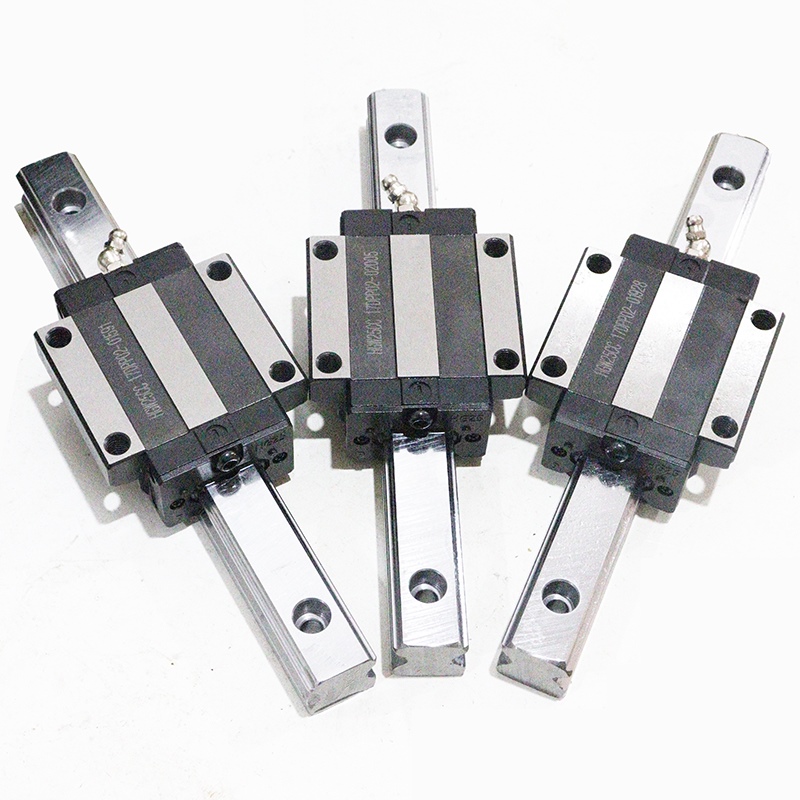

Como instalar guias lineares?

Preparação pré-instalação

1. Ferramentas e Materiais

Plataforma de montagem/Base do equipamento: Uma superfície de montagem pré-usinada.

Chave Allen: Compatível com os parafusos do trilho guia; de preferência com indicador de torque.

Indicador de mostrador/marcador de mostrador: Com base magnética para medições de precisão.

Nível: Grau de precisão; para nivelamento inicial.

Plataforma de mármore ou régua de precisão: como referência de retidão.

Pano sem fiapos, álcool de alta pureza ou acetona: para limpeza.

Luvas: Para evitar que o suor corroa os trilhos-guia.

Chave de fenda ou alavanca: Para mover o mecanismo deslizante.

2. Procedimento de limpeza

Limpeza das superfícies de montagem: Limpe cuidadosamente as superfícies de montagem do trilho guia, os furos roscados e as superfícies de referência de posicionamento na base do equipamento com um pano sem fiapos umedecido em álcool ou acetona. Certifique-se de que não haja óleo, poeira, rebarbas ou resíduos de selante antigo.

Trilhos-guia limpos:

Não remova a embalagem original dos trilhos-guia até o momento da instalação.

Após remover o trilho guia, limpe cuidadosamente a parte inferior e as laterais (superfícies de montagem) do trilho guia com um produto de limpeza. Não limpe a superfície da canaleta ou o deslizador!

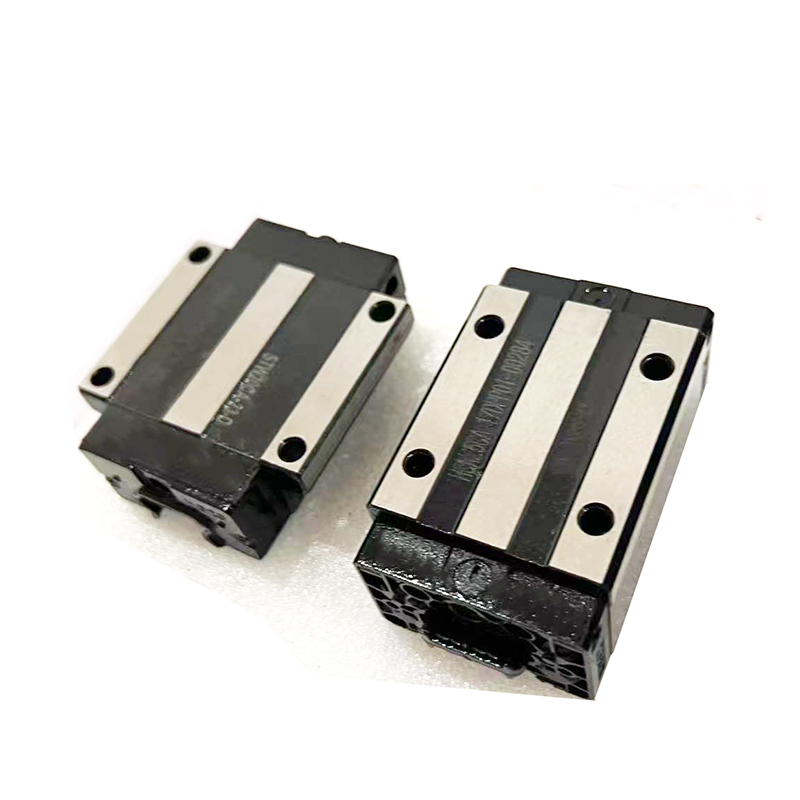

O orifício de enchimento de óleo no cursor geralmente é selado; tome cuidado para não contaminar o interior durante a limpeza.

Inspeção: Toque em todas as superfícies de montagem para verificar se há arranhões e rebarbas. Se houver pequenas rebarbas, lustre-as suavemente com uma pedra de afiar.

Etapas de instalação (tomando como exemplo um par de trilhos-guia)

Passo 1: Instale o primeiro trilho guia (trilho guia de referência)

Esta é a etapa mais crucial, pois sua precisão determina a precisão de todo o sistema.

Posicione o trilho guia: Coloque cuidadosamente o primeiro trilho guia (geralmente o mais comprido, que serve de referência) sobre a superfície de montagem. Aperte previamente todos os parafusos de fixação com a mão, mas não os aperte completamente; certifique-se de que os parafusos girem facilmente.

Retidão correta (opcional, mas recomendada):

Posicione a cabeça do relógio comparador contra a lateral (superfície acabada) do trilho guia.

Mova lentamente a base do relógio comparador ao longo do trilho guia e observe a leitura. Ajuste a leitura batendo levemente na lateral do trilho guia (usando um martelo de plástico ou latão) até que a variação esteja dentro dos limites aceitáveis ​​(por exemplo, ±0,01 mm).

Esta etapa garante o alinhamento reto dos trilhos-guia individuais.

Fixação inicial: Começando pelo parafuso no meio do trilho guia, aperte os parafusos diagonalmente até aproximadamente 70% do torque nominal. Isso evita que o trilho guia se deforme devido à tensão desigual.

Aperto final: Aperte todos os parafusos diagonalmente até atingir 100% do torque nominal.

Etapa Dois: Instale o Segundo Trilho Guia (Trilho Guia Acionado)

O objetivo é garantir o paralelismo dos dois trilhos-guia.

Posicione o segundo trilho guia e os deslizadores: Coloque o segundo trilho guia na superfície de montagem e pré-instale os parafusos. Simultaneamente, instale os dois deslizadores (ou corrediças) nos dois trilhos guia, respectivamente.

Conexão das guias: Utilize a mesa de trabalho da máquina ou uma placa de conexão de precisão para conectar as duas guias. Isso forma uma única unidade.

Corrigindo o paralelismo:

Este é o passo mais crucial. Posicione a cabeça do relógio comparador contra a lateral do segundo trilho guia.

Empurre lentamente a mesa de trabalho/placa de conexão para frente e para trás, fazendo com que o mecanismo deslizante mova todo o sistema de medição ao longo do trilho guia de referência.

A alteração na leitura do indicador de mostrador reflete o erro de paralelismo entre os dois trilhos-guia.

Ajuste dando leves toques no segundo trilho guia até que a leitura do indicador de mostrador mude para a precisão necessária (por exemplo, ±0,01 mm).

Fixe o segundo trilho guia:

Após ajustar o paralelismo, segure o segundo trilho guia no lugar e, em seguida, afrouxe a conexão entre um dos trilhos deslizantes e a mesa de trabalho/placa de conexão. Isso serve para liberar a tensão interna causada pelo alinhamento forçado.

Aperte todos os parafusos de fixação do segundo trilho guia diagonalmente com o torque especificado.

Etapa 3: Inspeção final e lubrificação

Confirmação final da precisão: Empurre a mesa de trabalho novamente e verifique o paralelismo com o relógio comparador para confirmar que a precisão não mudou após o aperto dos parafusos.

Teste de funcionamento: Empurre manualmente a mesa de trabalho, movendo-a por todo o seu curso. A operação deve ser suave e fluida, sem qualquer travamento, ruídos incomuns ou pressão inconsistente.

Adicionando graxa/óleo:

Remova a vedação do bico de lubrificação da extremidade deslizante.

Utilize a graxa ou o óleo especificado, aplicando-o através da pistola de graxa até que a graxa nova e a antiga transbordem ligeiramente da borda da vedação.

Instale a tampa de proteção contra poeira (se aplicável).

Precauções e erros comuns

**Não golpeie:** Nunca golpeie diretamente o trilho guia, o cursor ou o fuso de esferas com um martelo. Use um martelo de plástico ou latão para ajustes finos.

**Não desmonte o cursor:** O cursor é um componente de precisão. Se ele deslizar para fora do trilho guia, as esferas podem cair, causando perda permanente de precisão ou danos funcionais. Nunca separe o cursor do trilho guia, a menos que seja absolutamente necessário.

**Sequência incorreta de aperto dos parafusos:** Apertar os parafusos diretamente de uma extremidade à outra fará com que o trilho guia se torça, criando tensão interna e afetando gravemente o alinhamento e o paralelismo.

Limpeza inadequada: Mesmo minúsculas partículas de poeira que entram na pista de rolamento podem agir como "areia abrasiva", acelerando drasticamente o desgaste dos trilhos-guia e dos deslizadores, levando a falhas prematuras.

Ignorar o alívio de tensão: Não afrouxar a conexão de um dos lados do trilho deslizante ao instalar o segundo trilho guia colocará todo o sistema em um estado de pré-tensão, aumentando a resistência durante a operação, gerando calor e ruído e reduzindo a vida útil.
