Quem é a "tábua de salvação" que protege a transmissão de precisão?

Como componente central da transmissão de precisão, o desempenho de parafuso de esferas Afeta diretamente a precisão do posicionamento e a estabilidade do movimento de todo o sistema. Segundo estatísticas, mais de 60% das falhas de precisão em máquinas-ferramenta CNC estão relacionadas ao desgaste do parafuso ou à falha de pré-carga. Hoje, mencionaremos e apresentaremos as principais tecnologias e métodos práticos de detecção de fusos de esferas.

1. Detecção de precisão geométrica

Erro de avanço: Use interferômetro a laser para detecção, o erro cumulativo de parafusos de avanço de alta qualidade em todo o processo deve ser ≤5μm/m

Precisão do perfil da rosca: o perfilador mede o desvio do ângulo do dente (dentro de ± 30')

Desvio do diâmetro médio: bloco em V com detecção micrométrica, valor típico ≤0,01 mm

2. Detecção de desempenho de movimento

Folga reversa: por meio da medição de micromovimento para frente e para trás, o nível de precisão deve ser ≤3 arcmin

Detecção de torque de atrito: o sensor de torque mede o torque inicial (geralmente <1% de carga dinâmica nominal)

Características de aumento de temperatura: O termovisor infravermelho monitora a curva de aumento de temperatura durante a operação de alta velocidade

3. Detecção de durabilidade

Teste de vida: ≥1 milhão de testes alternativos sob carga nominal

Medição de desgaste: máquina de três coordenadas detecta regularmente mudanças no perfil da pista

Análise do espectro de vibração: FFT analisa componentes de frequência de vibração anormais

4. Evolução dos equipamentos de detecção: das ferramentas de medição mecânica ao diagnóstico inteligente

Micrômetro mecânico + bloco de calibração padrão

Projetor óptico detecta perfil de rosca

Limitações: Depende da experiência do operador, baixa eficiência

Interferômetro a laser (como Renishaw ML10)

Perfil de contato (Taylor Hobson, formulário Talysurf)

Avanços: Precisão de 0,1μm, saída digital

Sistema de monitoramento online (como o i-Smart da THK)

Detecção automática de visão de máquina (série Keyence CV-X)

Vantagens: Aquisição de dados em tempo real + previsão de falhas por IA

5. Habilidades práticas para detecção no local

Caso: Solução de problemas de jitter do eixo Z em centro de usinagem

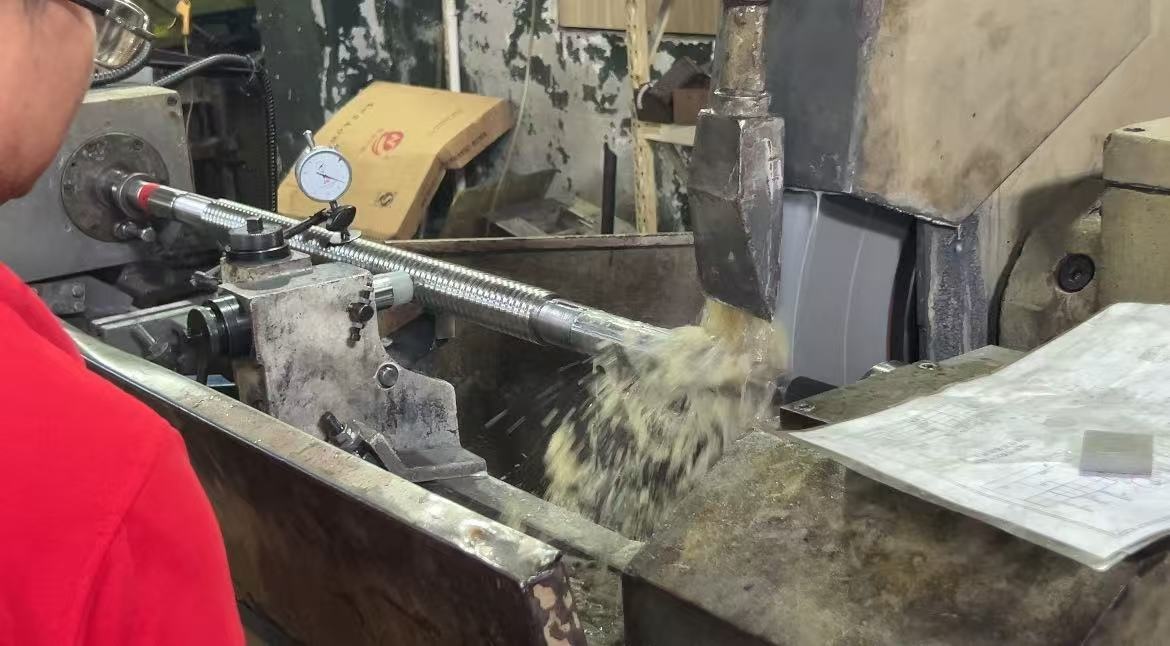

Julgamento preliminar: Use um relógio comparador para detectar movimento axial (medido 0,08 mm, 3 vezes o padrão)

Detecção de profundidade:

O interferômetro a laser detecta a curva de erro de chumbo e encontra pontos de mutação locais

O endoscópio verifica a pista da porca e descobre que duas esferas estão quebradas

Solução: Substitua o conjunto da porca e aperte-o novamente para eliminar a trepidação

6. Perspectivas para tecnologia de detecção de ponta

Detecção de sensoriamento quântico:

O Instituto Alemão PTB alcançou a medição de deformação em nanoescala com base em centros de cor NV de diamante, que podem detectar a distribuição microscópica de tensão do parafuso.

Tecnologia de gêmeos digitais:

O modelo de parafuso virtual é construído por meio de dados em tempo real, e a precisão da vida útil restante é prevista em 92% (dados de verificação da Siemens).

Ensaios não destrutivos de terahertz:

O laboratório THK do Japão usa ondas de 0,3 THz para detectar defeitos internos de gaiolas de resina, com uma precisão de identificação de 50 μm.

7. Regras de ouro para manter a precisão

Três elementos da manutenção diária:

Gestão da lubrificação: Use graxa designada (como Klüber Isoflex NBU15)

Medidas de prevenção de poeira: Nível de limpeza ISO 4406 16/14/11

Ajuste de pré-carga: verifique regularmente a alteração do torque de pré-carga

Critérios de julgamento de sucata:

A substituição deve ser feita quando ocorrer qualquer uma das seguintes condições:

O erro de avanço excede o valor inicial em 300%

Área de descascamento do rolo > 3 mm²

Deformação da gaiola causa travamento da bola

Conclusão:

Engenheiros de inspeção estão se transformando de "juízes de qualidade" em "médicos de precisão", utilizando métodos de detecção inteligentes para diagnosticar equipamentos de ponta. Neste mundo de precisão micrométrica, cada medição precisa é um compromisso com o compromisso de qualidade "Made in China".
